La aerotermia es una tecnología que aprovecha la energía del aire exterior para climatizar una vivienda, proporcionando tanto calefacción como refrigeración, y agua caliente sanitaria (ACS).

A continuación, te explicamos el esquema de una instalación de aerotermia para una vivienda unifamiliar, detallando sus componentes y el aspecto del circuito para que no tengas ninguna duda de qué tipo de producto estás instalando en tu hogar.

¿Eres de esas personas curiosas y concienciadas que no quieren perderse ni un paso hacia el futuro? Con SotySolar puedes resolver todas tus dudas y sumarte al cambio.

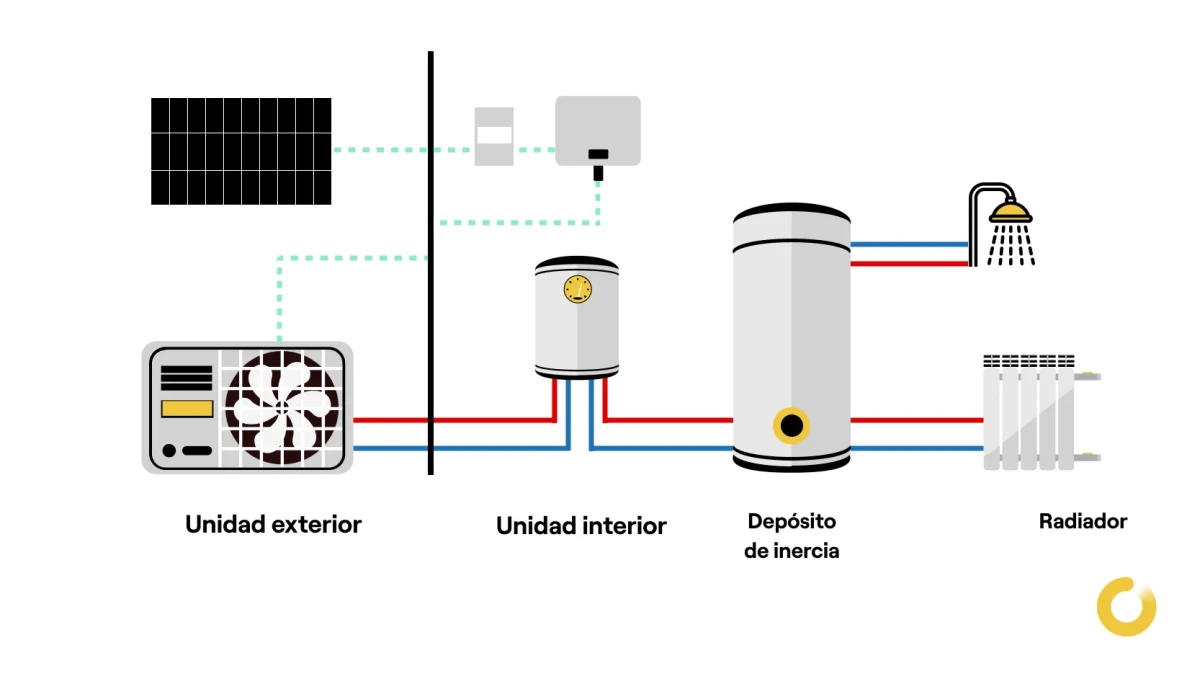

Esquema de una instalación de aerotermia para una vivienda unifamiliar

Un esquema de una instalación de aerotermia para una vivienda unifamiliar incluye varios componentes principales y circuitos. A continuación, describimos cada uno de ellos.

Componentes principales

Bomba de calor aerotérmica

La bomba de calor es el corazón del sistema y se compone de:

• Unidad exterior: Captura la energía del aire exterior y la transfiere al refrigerante.
• Unidad interior: Distribuye el calor o el frío generado por la unidad exterior a través del circuito de climatización de la vivienda. Aunque algunos de nuestros equipo no poseen unidad interior, solo un sistema exterior, para perturbar lo menos posible el ecosistema de tu hogar. ¡Pide presupuesto y descúbrelos!

Termostatos y sensores

La inteligencia detrás de todo el movimiento de fluidos reside en el sistema de regulación y control. Se trata de un termostato que actúa como una centralita capaz de gestionar la temperatura exterior para anticiparse a los cambios térmicos del ambiente antes de que afecten al interior de la vivienda.

A diferencia de una caldera de gas antigua que solo conoce dos estados, encendida o apagada, la aerotermia no solo le dice a la máquina "hace frío, enciende"; le dice exactamente a qué velocidad debe girar el compresor para consumir lo mínimo posible. El termostato que ves en la pared es solo la interfaz de usuario. El verdadero control ocurre en la placa electrónica de la unidad interior, que cruza los datos de la sonda exterior, que mide si hace sol o hiela fuera, con la temperatura de impulsión del agua.

Depósito de Agua Caliente Sanitaria (ACS)

El depósito de ACS almacena el agua caliente generada por la bomba de calor para su uso en grifos, duchas y otros puntos de consumo de agua caliente.

Suelo radiante o radiadores

Estos elementos son los encargados de distribuir el calor o el frío por las diferentes estancias de la vivienda.

Elementos de seguridad y mantenimiento del circuito

Un esquema de instalación de aerotermia debe incluir obligatoriamente elementos de protección que garanticen la durabilidad de la inversión. Entre ellos destaca el vaso de expansión, que absorbe las variaciones de presión del agua al cambiar de temperatura, y el filtro de lodos magnético, una pieza crítica que captura las impurezas y partículas metálicas del circuito para evitar que dañen el intercambiador de la bomba de calor.

Asimismo, la presencia de válvulas de seguridad y purgadores automáticos en los puntos altos del esquema asegura que el aire no se acumule en las tuberías, evitando ruidos molestos y garantizando que el intercambio térmico sea siempre constante y eficiente en todos los rincones del hogar.

Aspecto del circuito de aerotermia

El circuito de una instalación de aerotermia se divide en dos circuitos principales:

Circuito de refrigerante

Este circuito se encuentra dentro de la bomba de calor y está compuesto por:

• Compresor: aumenta la presión y la temperatura del refrigerante.
• Condensador: transfiere el calor del refrigerante al agua del circuito de calefacción.
• Válvula de Expansión: reduce la presión del refrigerante, permitiendo que se enfríe.
• Evaporador: captura la energía del aire exterior y la transfiere al refrigerante.

Circuito de agua

Este circuito distribuye el calor o el frío por la vivienda y está compuesto por:

• Tuberías de agua: conducen el agua caliente o fría desde la bomba de calor hasta los puntos de emisión (suelo radiante, radiadores, etc.).
• Bombas de circulación: aseguran el movimiento continuo del agua a través del circuito.
• Intercambiador de calor: permite la transferencia de calor entre el circuito de refrigerante y el circuito de agua.

Funcionamiento del sistema de aerotermia para viviendas unifamiliares

El funcionamiento de una instalación de aerotermia se puede dividir en varias etapas:

Captación de energía

La unidad exterior de la bomba de calor capta la energía térmica del aire exterior. El evaporador transfiere esta energía al refrigerante, que se evapora y se convierte en gas.

Compresión del refrigerante

El compresor eleva la presión y la temperatura del refrigerante gaseoso, aumentando su capacidad calorífica.

Transferencia de calor

El refrigerante caliente pasa al condensador, donde cede su calor al agua del circuito de calefacción, enfriándose y volviéndose líquido nuevamente.

Expansión y ciclo continuo

El refrigerante líquido pasa por la válvula de expansión, donde se reduce su presión y temperatura, preparándolo para un nuevo ciclo de captación de energía en el evaporador.

Ventajas de la aerotermia sobre otros sistemas de climatización

1. Eficiencia energética: la aerotermia es altamente eficiente, ya que extrae más energía del aire exterior de la que consume en electricidad.
2. Reducción de emisiones: al utilizar una fuente de energía renovable, la aerotermia contribuye a la reducción de emisiones de CO2.
3. Ahorro económico: aunque la inversión inicial puede ser alta, los ahorros en las facturas de energía compensan rápidamente la inversión.
4. Versatilidad: proporciona calefacción, refrigeración y ACS en un solo sistema.

Integración de la energía solar en una esquema de aerotermia

El esquema de instalación de aerotermia alcanza su máximo potencial de ahorro cuando se conecta de forma inteligente con un sistema fotovoltaico.

Mediante un gestor de excedentes, el inversor solar se comunica con la bomba de calor para informarle cuando hay energía gratuita disponible desde el tejado. En ese instante, la instalación puede reaccionar de forma automática calentando ligeramente el depósito de agua caliente o activando el suelo radiante durante las horas centrales del día.

De esta manera, convertimos el agua y la propia estructura de la vivienda en una batería, desplazando el consumo eléctrico de la noche al día y reduciendo la factura energética a su mínima expresión gracias al aprovechamiento directo del sol.

Conclusión

El esquema de una instalación de aerotermia puede parecer complicado en apariencia, ya que comprendemos la novedad que este producto supone. Pero precisamente por eso queremos hacerte llegar toda la información acerca de la aerotermia y las energías renovables.

La aerotermia es una solución eficiente y sostenible para la climatización y el suministro de agua caliente sanitaria, apórtale a tu hogar el cambio energético que se merece.

Con un correcto diseño y dimensionamiento del sistema, se puede lograr un alto nivel de confort y ahorro energético.

Si estás considerando implementar aerotermia en tu hogar, es importante contar con profesionales especializados para asegurar un funcionamiento óptimo del sistema.
